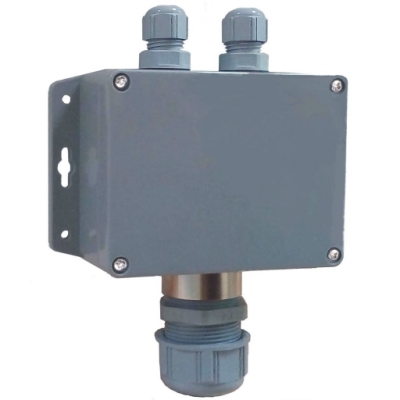

E2638 SF6 Sabit Gaz Kaçak Dedektörü
- Sulfur hexafluoride dedektör ve transmitter E2638-SF6 , PluraSens® gaz ölçüm dedektörleri ailesinin bir üyesidir.
- E2638-SF6 Gaz dedektörleri , özellikle SF6 gaz kullanımının yoğun olduğu yüksek gerilim ve güç sistemlerinde , güç transformatörlerinde ve elektrik santrallarında SF6 gaz kaçağının sürekli kontrol edilerek gaz kaçağı durumunda erken uyarı sağlamak üzere özel olarak tasarlanmıştır.
- SF6 Gaz Dedektörü , yüksek kararlılıkla çalışan uzun ömürlü , sıcaklık dengelemeli optik NDIR gaz sensörü kullanır. Opsiyonel olarak iki farklı röle çıkışı ile uzak sistemler tetiklenebilir veya ortam gaz seviyesi kontrol edilebilir. İki farklı alarm seviyesi bu röle çıkışları için tanımlanabilmektedir. İki analog çıkış ve RS485 digital arayüz çıkışı standart ModBus RTU protokolü ile haberleşerek bina otomasyon sistemine entegre edilebilir.
General Feature
- Stable long-life optical NDIR sensor
- Range 0...1000 or 2000 ppm SF₆
- Resolution 2 ppm or 4 ppm SF₆
- Two SPST relays (option)
- 2 × 4-20 mA or 0-10 V, RS485
SF6 Gaz Dedektörü Ne Amaçla Kullanılır?
Sülfür heksaflorür toksik ve yanıcı olmamasına rağmen, küresel ısınma potansiyeli karbondioksitten yaklaşık 24.000 kat daha yüksektir (GWP = 23.900). Bu özelliği, onu tüm sera gazlarının en güçlüsü yapar, bu nedenle kullanımı en katı çevre düzenlemelerine tabidir. Ayrıca sülfür heksaflorür kokusuzdur ve havadan daha ağırdır, böylece gaz yalıtımlı şalt sisteminin alçakta kalan alanlarında SF6 kaçakları olması durumunda birikebilir. SF6 gaz sensörleri ile güvenilir SF6 izleme olmadan işçiler için boğulma tehlikesi ortaya çıkabilir.
Teknik Özellikler
| Model No / Açıklama : LR-E2638-SF6 - SF6 Gaz Dedektörü | |
| Kalibrasyon | Sulfur Hexafluoride SF₆ |
| Sensör Tipi : | dual beam NDIR |
| Örnekleme Metodu : | Diffusion |
| Algılama Aralığı : | 0...1000ppm - 0....2000ppm |
| Çözünürlük : | 0.2% FS |
| T90 Cevap Süresi : | < 30 s |
| Sensör MTBF : | > 5 yıl |
| Bakım Aralığı : | 1 yıl |
| Signal Yenileme : | Her 1 saniyede bir |
| Self-diagnostics : | Her açılışta cihaz kendisini hatalara karşı kontrol eder |
| Isınma Süresi : | ≤ 1 dakika |
| Besleme Gerilimi Seçenekleri : | 11...30 VDC, 24 VAC or 90...265 VAC |
| Güç Tüketimi : | < 2 VA |
| Digital Arayüz : | RS485, Modbus RTU protocol |
| Analog Çıkışlar : | 2 × 4-20 mA / 0-10 V, user settable |
| Kasa : | gri ABS plastik, duvar montaj, IP65 koruma sınıfı |
| Boyutlar : | H90 × W145 × D50 mm (sadece kasa) H140 (kablo rakorları ile beraber) |
| Çalışma Ortamı : | Endüstriyel iç ve dış ortam koşullarında |
| Çalışma Koşulları : | 20...+50 °C; 15...90% RH non-condensing; 0,9...1,1 atm |
